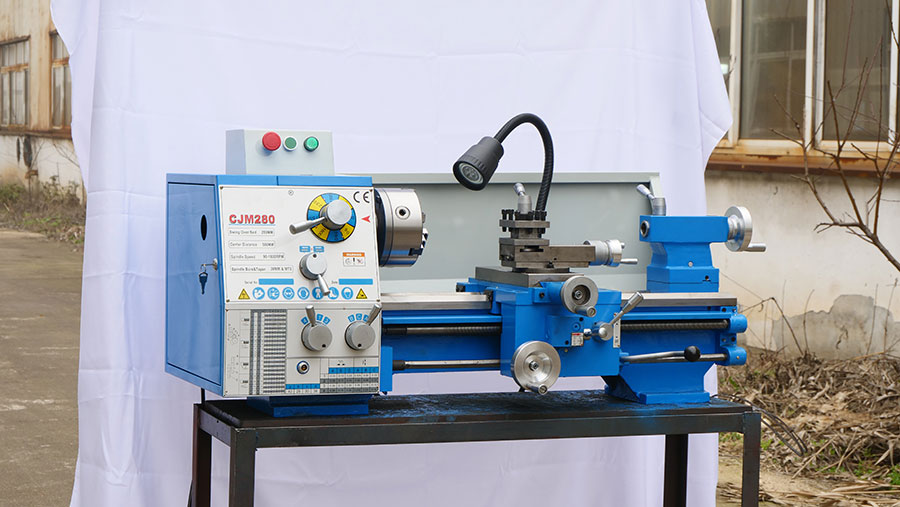

CJM280機床主要特點
主軸箱全齒輪傳動，循環檔8級調速，發明專利技術
◆ 12級變速進給箱、涵蓋常用螺紋螺距
◆ 縱橫向自動進給，采用互鎖機構，安全性好
◆ 兩山兩矩加寬導軌，高頻淬火，剛性強
◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿
技術參數機床附件
外形尺寸
聯系合作型 號 | CJM280/500 | CJM280/750 |
床身上最大工件回轉直徑 | 280 mm | |
最大工件長度 | 500mm | 750mm |
中拖板上最大工件回轉直徑 | 165 mm | |
主軸通孔直徑 | 38 mm | |
主軸錐孔 | MT.5# | |
刀架最大橫向行程 | 160 mm | |
小刀架最大縱向行程 | 75 mm | |
加工公制螺紋種數 | 18 | |
加工公制螺紋螺距范圍 | 0.20～3.5 mm | |
加工英制螺紋種數 | 34 | |
加工英制螺紋螺距范圍 | 41/2～48 1/n″ | |
加工模數螺紋種數 | 16 | |
加工模數螺紋螺距范圍 | 0.20～1.75 π | |
加工徑節螺紋種數 | 24 | |
加工徑節螺紋螺距范圍 | 16～120 π/DP″ | |
主軸每轉刀架的縱向進給量 | 0.05～0.35 mm/r | |
主軸每轉刀架的橫向進給量 | 0.025～0.18 mm/r | |
尾架套筒的最大移動量 | 60 mm | |
尾座套筒錐孔 | MT.3# | |
主軸轉速級數 | 8 | |
主軸轉速范圍 | 90～1800 r/mim | |
電 機 | 750W 380V 50HZ (或220V輸入+變頻器) | |
凈 重 | 250㎏ | 280㎏ |
毛 重 | 285㎏ | 315㎏ |
外形尺寸 (長×寬×高) | 1200×650×520 | 1450×650×520 |
包裝尺寸 (長×寬×高) | 1300×760×730 | 1530×760×730 |
隨機附件 規 格 | 選購附件 | ||
三爪卡盤 | φ160 | 油盤 | 底柜 |
呆頂尖 | MT3#，MT5# | 中心架 | 跟刀架 |
刀架扳手 | 四爪單動卡盤 | 過渡盤 | |
內六角扳手 | 4、5、6 | 花盤 | 亂扣盤 |
雙頭呆扳手 | 11-13,12-14，17-19 | 交換掛輪 | 活絡頂尖 |
卡盤扳手 | 冷卻系統 | 兩軸光柵尺 | |
皮帶
| A型800 | 快換刀架（美式歐式） | |
CJM280機床主要特點
主軸箱全齒輪傳動，循環檔8級調速，發明專利技術
◆ 12級變速進給箱、涵蓋常用螺紋螺距
◆ 縱橫向自動進給，采用互鎖機構，安全性好
◆ 兩山兩矩加寬導軌，高頻淬火，剛性強
◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿
