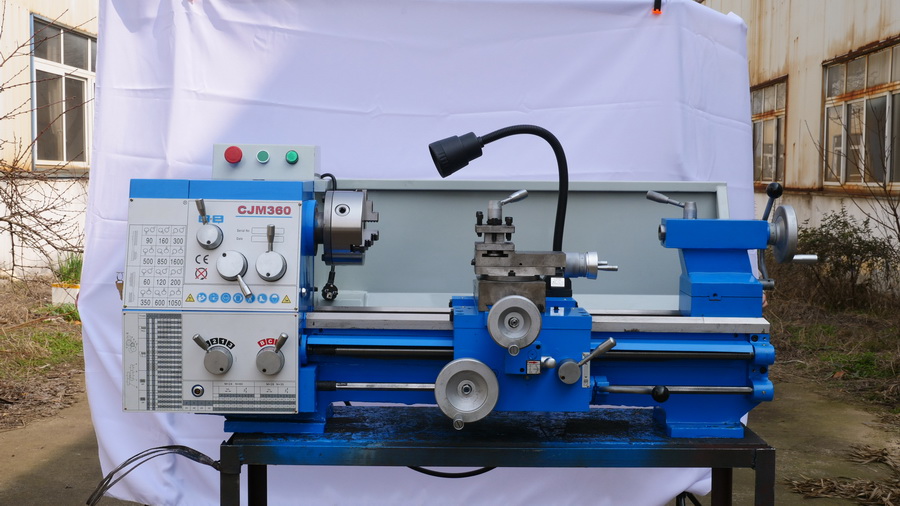

CJM360機床主要特點
◆ 主軸箱全齒輪傳動
◆ 12級變速進給箱、涵蓋常用螺紋螺距
◆ 縱橫向自動進給，采用互鎖機構，安全性好
◆ 兩山兩矩加寬導軌，高頻淬火，剛性強
◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿
技術參數機床附件
外形尺寸
聯系合作型 號 | CJM360/750 |
床身上最大工件回轉直徑 | 360mm |
最大工件長度 | 750mm |
中拖板上最大工件回轉直徑 | 200 mm |
主軸通孔直徑 | 38mm&40.5mm |
主軸錐孔 | MT.5# |
刀架最大橫向行程 | 180mm |
小刀架最大縱向行程 | 100mm |
加工公制螺紋種數 | 22 |
加工公制螺紋螺距范圍 | 0.20～7mm |
加工英制螺紋種數 | 45 |
加工英制螺紋螺距范圍 | 21/2～48 1/n″ |
加工模數螺紋種數 | 21 |
加工模數螺紋螺距范圍 | 0.20～3.5mm |
加工徑節螺紋種數 | 31 |
加工徑節螺紋螺距范圍 | 8～120 1/n″ |
主軸每轉刀架的縱向進給量 | 0.10～1.40mm/r |
主軸每轉刀架的橫向進給量 | 0.045～0.60mm/r |
尾架套筒的最大移動量 | 80mm |
尾座套筒錐孔 | MT.3# |
主軸轉速級數 | 12 |
主軸轉速范圍 | 60～1600r/mim |
電 機 | 1100W 380V 50HZ |
凈 重 | 430㎏ |
毛 重 | 490㎏ |
外形尺寸 (長×寬×高) | 1550×685×530 |
包裝尺寸 (長×寬×高) | 1620×760×730 |
